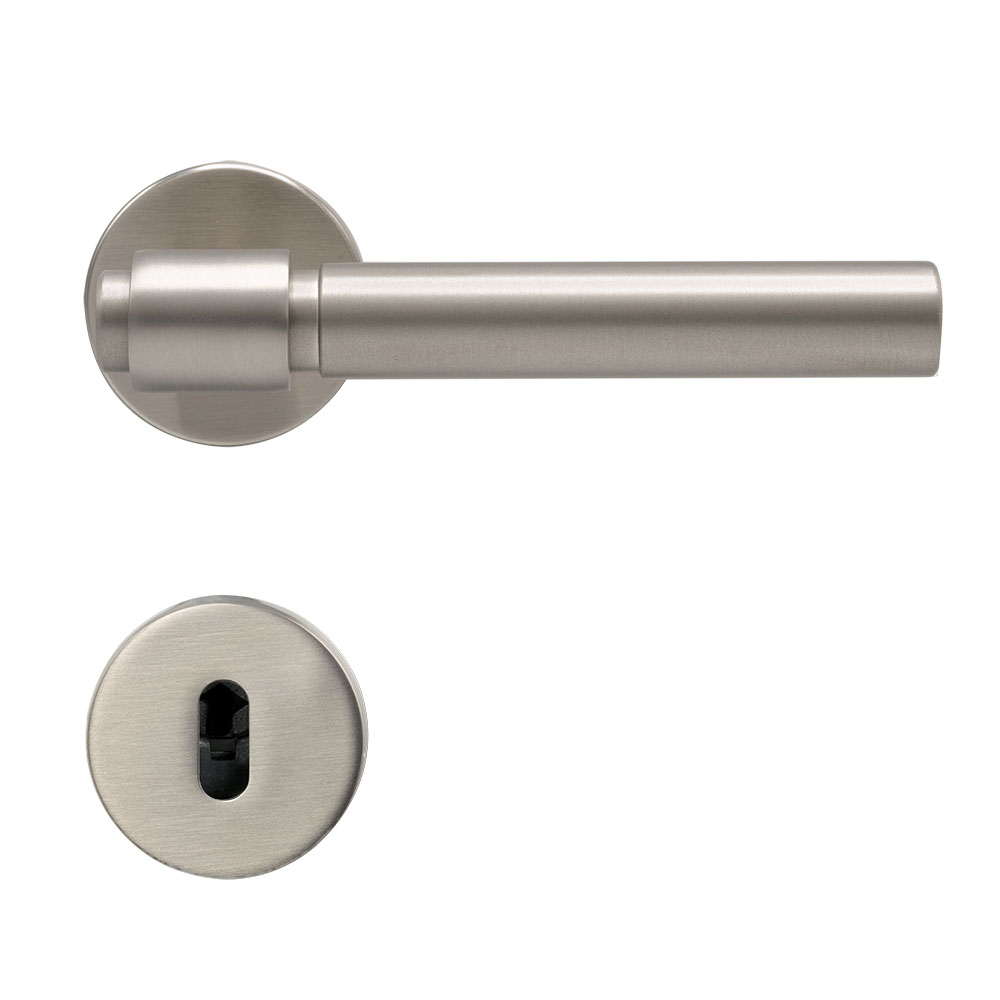

Deurklink Helix 200 Blank - RVS Afwerking

Item nr:

dht-plain-rf

Installatie van deurklinken
Monteer de deurkruk met behulp van de meegeleverde montageset.



1. Centreer de vierkante staaf in het slot.
2. Plaats de montageringen op de vierkante balk en zorg ervoor dat de vlakke delen van de montageringen naar beneden in de richting van de vloer zijn gericht. Schroef ze vervolgens vast met de meegeleverde schroef en huls.
3. Haal de vierkante stang eruit en gebruik deze als gereedschap om de geleideringen los te wrikken die in het midden van de bevestigingsringen zitten.
4. Plaats de vierkante stang in het slot, centreer deze en controleer of de gefreesde groef in de vierkante stang horizontaal is. Druk vervolgens stevig op de hendel zodat deze in het lipje aan de bovenkant van de bevestigingsringen klikt.
5. Draai de aanslagschroeven in met een insectensleutel en draai ze tenslotte vast. In totaal vier.
6. Nu zijn je deurkrukken in elkaar gezet en klaar voor gebruik.

Installatie van sleutelplaat
Installeer de sleutelplaat met behulp van de meegeleverde montagekit.



1. Plaats de montageringen op de vierkante balk en zorg ervoor dat de vlakke delen van de montageringen naar beneden tegen de vloer liggen. Schroef ze vervolgens vast met de meegeleverde schroef en huls.
2. Druk vervolgens de sleutelplaat stevig aan zodat deze vastklikt in het lipje aan de bovenzijde van de montageringen.
3. Draai de aanslagschroeven in met een insectensleutel en draai ze tenslotte vast. Een schroef aan elke kant van de deur.
